基本信息:
項目名稱:海南昌建.逸海國際廣場電能管理系統
項目地點:海南
實施時間:2017年1月
項目簡介:
海南昌建逸海國際廣場是昌建地產集團布局海南戰略的一個精品項目,規劃包括規劃5A精裝寫字樓、度假公館和精品商業街。項目位于西海岸中央商務區核心區域,緊鄰海口市政府,擁享22公里絕美海岸線。海南昌建逸海國際廣場的品質、配套、服務和設計理念,將是一座融合商業及居住的靈動之城。

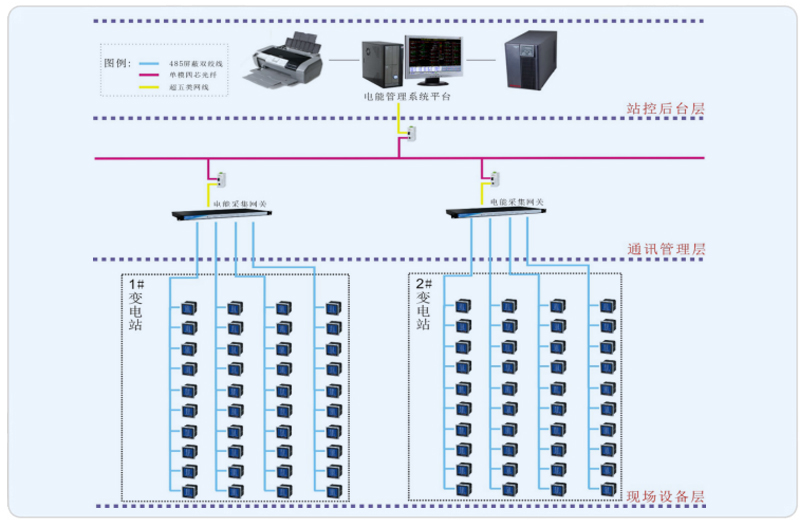

本項目主要是針對海南昌建逸海國際廣場內的10KV/0.4KV的1#,2#變電所設計一套電力監控系統。主要是采集10kV多功能網絡儀表電力參數、開關帶電指示儀開關狀態及0.4kV變電站多功能儀表的電參量,現場智能表計采用RS485總線組網接入電能管理系統,系統主機安裝在1#變電所內。
系統實現的功能:
1.各變電所內重要配電回路的遠程抄表。
2.各個變電所內進出線回路的電能和電參量的數據采集、電能計量。
3.重要回路的實時數據顯示,回路名稱自定義。
4.各個智能儀表的通訊狀態實時顯示。
5.根據實際的配電結構,按各個變電所分別繪制配電示意圖。
6.重要回路的重要電力參數,電流電壓等曲線顯示。
7.用戶權限等級管理,不同等級權限實現不同等級管理操作
